濕式報警閥調試、測試方法

作者：消防檢測設備
發布時間：2025-01-22 11:18:56
來源：http://cixing.net.cn/
點擊：572

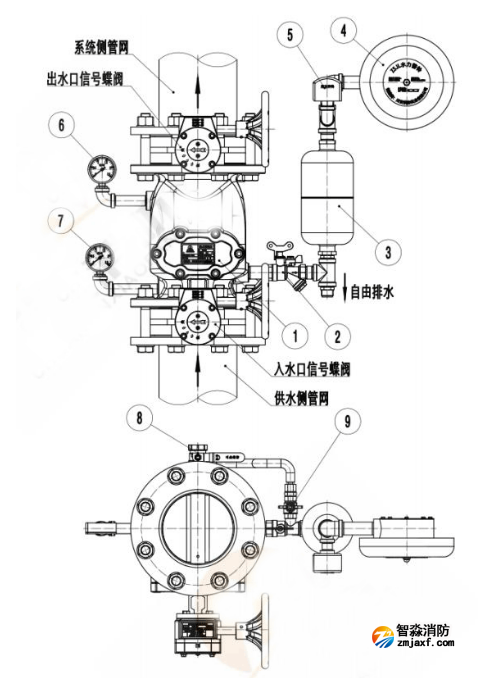

首先了解下濕式報警閥結構，如下圖：

　?、?、閥組

　?、?、報警控制閥（常開）

　?、邸⒀舆t器

　?、?、水力警鈴

　?、荨毫﹂_關

　?、?、系統側壓力表

　?、摺⒐┧畟?cè)壓力表

　?、?、排水閥（常閉）

　?、帷⒃囁蜷y（常閉）

濕式報警閥調試前，請確認各配件是否安裝正確、完整。

濕式報警閥調試方法：

　　打開出水口信號蝶閥，水力警鈴報警控制閥② 和排水閥⑧ 均處于常開狀態，試水球閥⑨ 處于關閉狀態；緩慢開啟進水口蝶閥，對濕式報警閥注入不低于0.14MPa的壓力水，這時壓力水打開閥瓣通過座圈上溝槽小孔流向延遲器③，約5~90s后壓力開關⑤ 動作輸出同時水力警鈴④ 發出報警，此時關閉排水閥⑧，繼續打開進水口蝶閥直至閥組① 上下腔壓力平衡時（至系統工作壓力），壓力開關⑤ 和水力警鈴④ 停止報警且無壓力水從警鈴排水口排出，此時延遲器③ 內余水經排水口5min內排除完畢；檢查整個系統有無滲漏完成調試，并做報警試驗和管路供水試驗。

報警試驗：開啟末端試水閥（裝在系統中最末端），水力警鈴④、壓力開關⑤和水流指示器，應作相應的報警動作。

管路供水試驗：打開排水閥⑧，應有大量水流穩定地流出來，說明管路供水暢通正常，否則要檢查管路系統進行排除堵塞，保證暢通無阻。

水力警鈴測試：濕式報警閥處于伺應狀態下，關閉報警控制閥②后，打開試水球閥⑨，此時供水側壓力水進入延遲器③，壓力開關⑤應當產生動作同時水力警鈴④ 應發出連續報警；測試完畢后關閉試水球閥⑨ 后打開報警控制閥②，這時壓力開關⑤ 停止動作水力警鈴④ 停止報警，延遲器③ 內余水經排水口5min內排除完畢。

附常見問題處理：

　　a.濕式報警閥處于伺應狀態，延遲器下方排水口經過幾分鐘仍有滴瀝現象，開閉排水閥⑧若干次，仍有滴瀝現象，應打開閥組閥蓋，檢查座圈是否有異物殘留或磕碰，清洗閥瓣及座圈后重新調試。

　　b.水力警鈴不報警或警鈴響度弱，檢查警鈴鈴錘是否靈活轉動，若警鈴正常轉動，應檢查延遲器前端的節流孔板是否安裝正確或堵塞，大節流孔應朝延遲器方向。
